Сменные проточные части (СПЧ) для модернизации серийных нагнетателей природного газа

Сменные проточные части (СПЧ) предназначены для проведения модернизации нагнетателей для газоперекачивающих агрегатов, выработавших свой ресурс и морально устаревших, а также в связи с изменениями режима работы компрессорных станций.

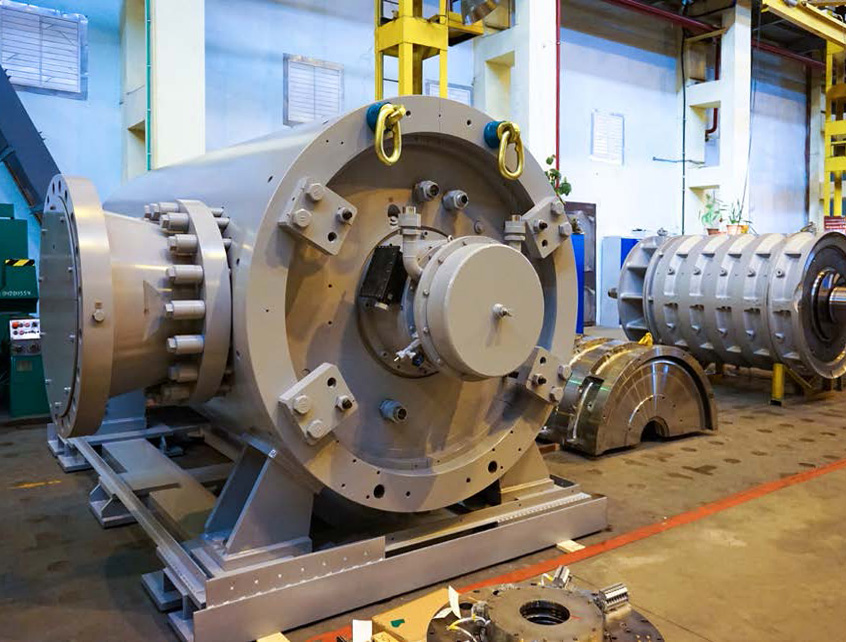

СПЧ с применением системы активного магнитного подвеса на ДКС Западно-Таркосалинского газового промысла
СПЧ с применением системы активного магнитного подвеса на ДКС Западно-Таркосалинского газового промысла

Пакет состоит из ротора, статорных элементов и уплотнений проточной части, подшипников и концевых уплотнений высокого давления, стыковой части с приводом и навесного главного масляного насоса, который обеспечивает маслом как систему высокого давления, так и систему смазки модернизированного нагнетателя. При работе нагнетатель становится полностью автономным от внешнего энергоснабжения. Статорные элементы проточной части выполняют без горизонтального разъема. Роторы всех СПЧ выполняются двухопорными.

В конструкции СПЧ может использоваться система магнитного подвеса. Система активного магнитного подвеса производится на площадке Невский завод по лицензионной технологии S2M (SKF).

Основные параметры сменных проточных частей (СПЧ) для модернизации серийных нагнетателей природного газа

Наименование параметра Тип
370-21-2370 СПЧ 1,23-6500 ПC370 СПЧ 1,5/76-ЭГПА-Р520-21-1650-23-1650 СПЧ 1,37/76-5000-НК36СТ
Производительность, отнесенная к 20 °С и 0,1013 МПа; млн нм3/сут 25,4 32,6 20,75 32 36,9 54
Производительность массовая; м3/мин 200,5 251,5 162,8 252,6 291,5 426,2
Производительность объемная, отнесенная к начальным условиям; м3/мин 300 430 260,6 528 420 610
Давление газа конечное на выходе из нагнетателя; МПа 7,45 7,11 (на выходе 2-го нагнетателя) 7,45 5,49 7,45 7,45
Отношение давлений 1,42 1,54 1,5 1,42 1,37 1,37
Политропный КПД, не менее 0,81 0,83 0,84 0,81 0,83 0,835
Мощность, потребляемая нагнетателем; МВт 12,4 10,5 (на муфте 2-го нагнетателя) 11,4 15,9 15,85 23,2
Начальные условия
Давление газа на входе в нагнетатель; МПа абс. 5,546 4,61 (1-го нагнетателя) 4,97 3,866 5,44 5,44
Температура газа на входе в нагнетатель, °С 15 10 (на входе 1-го нагнетателя) 15 15 15 15
Плотность газа, отнесенная к 20 °С и 0,1013 МПа; кг/ м3 0,682 0,682 0,6783 0,682 0,682 0,682
Номинальная частота вращения ротора; об/мин 4 800 6 500 4 800 5 200 5 200 5 000
Привод нагнетателя СДГ-12,5-2 ПС-90 СДГ-12,5-2 ГТНР-16 ДЖ 59 ЛГ или ДГ-90 НК-36 СТ

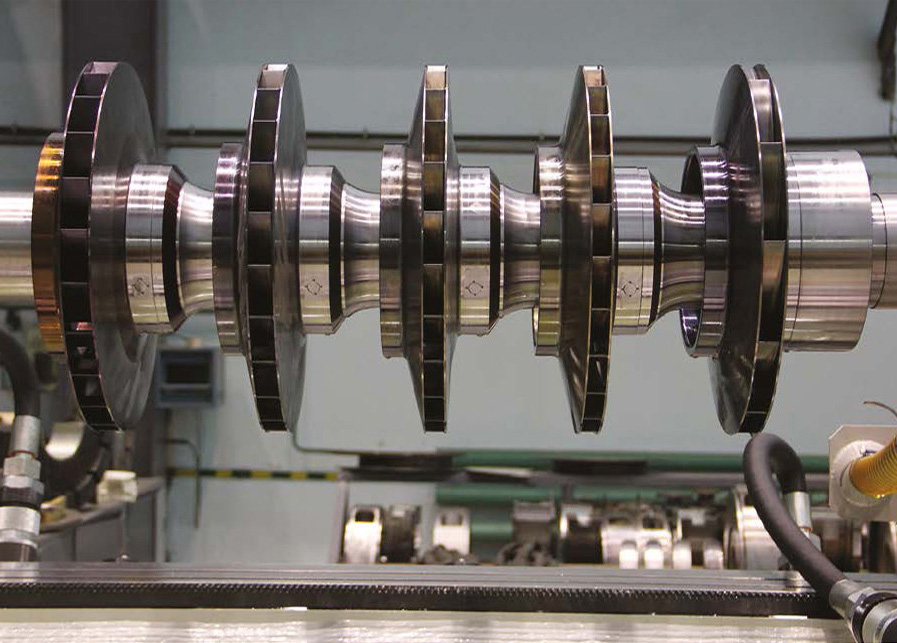

Ротор 155 СПЧ на разгонно-балансировочном станке Schenk
Ротор 155 СПЧ на разгонно-балансировочном станке Schenk

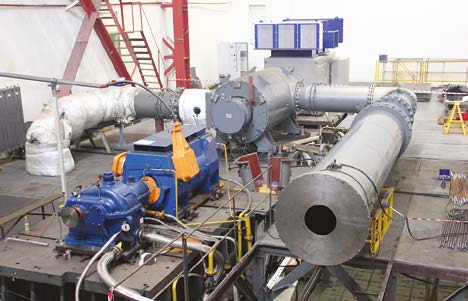

295 СПЧ 3.0 на испытательном стенде Невского завода
295 СПЧ 3.0 на испытательном стенде Невского завода

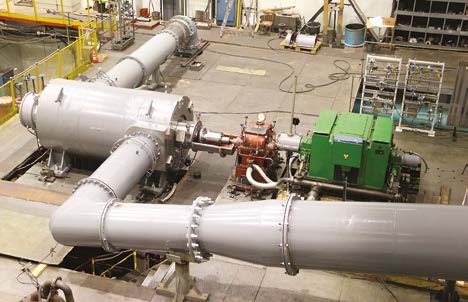

СПЧ на испытательном стенде Невского завода
СПЧ на испытательном стенде Невского завода

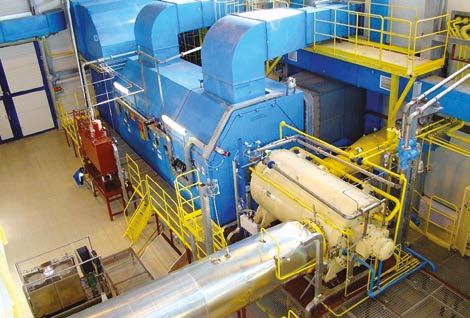

295 СПЧ на дожимной компрессорной станции Западно-Таркосалинского газового промысла ООО «Газпром добыча Ноябрьск»
295 СПЧ на дожимной компрессорной станции Западно-Таркосалинского газового промысла ООО «Газпром добыча Ноябрьск»

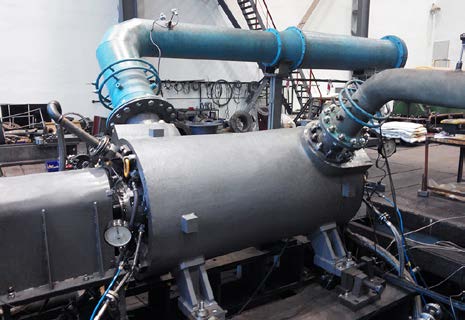

СПЧ 155-1076-2.2С для дожимных компрессорных станций ООО «Газпром добыча Уренгой»
СПЧ 155-1076-2.2С для дожимных компрессорных станций ООО «Газпром добыча Уренгой»

Основные параметры сменных проточных частей (СПЧ) для модернизации серийных нагнетателей природного газа

Наименование параметра Тип
235-26-1235 СПЧ 1,32/76 -5000 ЭГПА235-28-1295ГЦ2-500/26-45М235 СПЧ 1,4/76- 5300-АЛ -31СТ370 СПЧ 1,4/7,45 -9000370 СПЧ 1,4/76 -6500 -ПС90СПЧ-295-16/30-3.0СМ155СПЧ10/76-2.2ССМЧ16/76
Производительность, отнесенная к 20 °С и 0,1013 МПа, млн нм3/сут 28 30,4 35 11,4 39 18,16 23,45 8,58 7,67 38
Производительность массовая, м3/мин 221 240 276,2 90,5 224,3 143,3 185 - - -
Производительность объемная, отнесенная к начальным условиям, м3/мин 312 332,8 408 441,4 377 212 248 485 156 460
Давление газа конечное на выходе из нагнетателя, МПа 7,45 7,45 7,45 4,02 7,45 7,45 7,45 3,5 7,45 7,083
Отношение давлений 1,35 1,32 1,4 2,2 1,45 1,4 1,45 3 2,2 1,37
Политропный КПД, не менее 0,83 0,83 0,82 0,8 0,81 0,81 0,83 0,81 0,82 0,835
Мощность, потребляемая нагнетателем; МВт 11,5 11,5 15,95 15,2 16 8,5 13,2 15 9,5 15,8
Начальные условия: давление газа на входе в нагнетатель, МПа абс. 5,52 5,64 5,32 1,83 5,14 5,32 5,14 1,167 3,39 5,17
Температура газа на входе в нагнетатель, °С 15 15 15 30 15 15 15 8 35 15
Плотность газа, отне- сенная к 20 °С и 0,1013 МПа, кг/ м3 0,682 0,682 0,682 0,686 0,682 0,682 0,682 0,686 0,766 0,682
Номинальная частота вращения ротора, об/мин 5000 5000 5200 5300 5300 4800 6500 5150 8800 5150
Привод нагнетателя СТД-12500 СТД-12500 ДЖ-59 или ДГ-90 ПС-90 АЛ-31СТ ГТК-10-4 ПС-90 295ГЦ2-500/26-45М НЦ10ДКС-01 НЦ-16/76-1.44

Объекты поставок

Невский завод осуществляет комплексные поставки современных газоперекачивающих агрегатов на компрессорные станции магистральных газопроводов и на объекты реконструкции и нового строительства ПАО «Газпром».
