Парогазовая электростанция мощностью 84 МВт (ПГУ-84)

Парогазовая электростанция мощностью 84 МВт (ПГУ-84)

Дубль-блочная парогазовая установка ПГУ-84 включает в себя:

  • оборудование газового контура: две газотурбинные установки на базе газотурбинного двигателя Т32 (MS5002E) производства Невского завода с редукторами и турбогенераторами;
  • оборудование парового контура: два котла-утилизатора паровых и одну паротурбинную установку Т-22-6,0/0,12 производства Невского завода с турбогенератором.

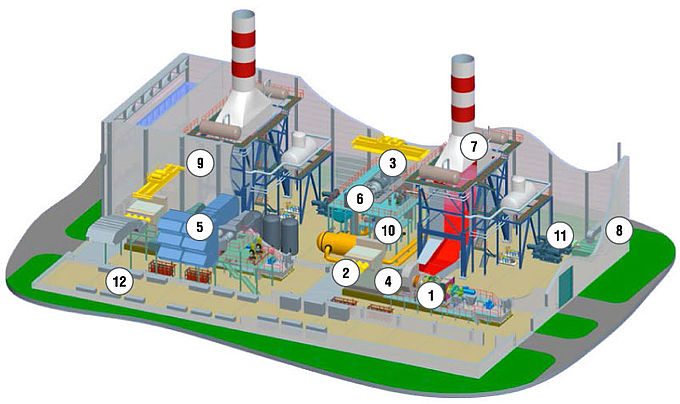

Размещение элементов энергоблока (в едином здании)

  1. Газотурбинный двигатель Т32 (MS5002E).
  2. Турбогенератор ГТУ.
  3. Турбогенератор ПТУ.
  4. Редуктор.
  5. Воздухоочистительное устройство.
  6. Паровая турбина.
  7. Паровой котел-утилизатор.
  8. Система воздушного отопления и обогрева (СВО).
  9. АСУ ТП.
  10. Сетевой подогреватель.
  11. Сетевые насосы.
  12. Электротехническое отделение.

Технические характеристики ПГУ-84 (дубль-блок)

Наименование параметра Значение
Номинальная электрическая мощность; МВт 84
Мощность ГТУ (суммарная); МВт 60,8
Мощность ПТУ; МВт 22,9
КПД электрический ГТУ; % 34,5
Расход газа на выхлопе ГТУ; кг/с 204
Температура газа на выхлопе котла; °С 120
Расход топлива (природный газ); кг/с 3,6
Паропроизводительность ПТУ; кг/с 25,1
КПД электрический ПГУ; % 46,7
Номинальный расход топливного газа на 1 ГТУ; кг/с 1,795
Необходимое давление топливного газа на входе в ПГУ; кг/см2(изб) 31
Назначенный ресурс; ч для ГТ и ПТ = 200 000
Межремонтный ресурс; ч для ГТ = 48 000
Масса основного оборудования; тонн 1 150

Состав

Энергетический дубль-блок парогазовой установки содержит следующее основное оборудование, входящее в комплект поставки:

  • газовая турбина (ГТ) (по лицензии GE) — 2 шт.;
  • турбогенератор (ТГ) для ГТ — 2 шт.;
  • редуктор для передачи мощности к ТГ ГТ — 2 шт.;
  • комплексное воздухоочистительное устройство (КВОУ) — 2 шт.;
  • паровой котел-утилизатор двух давлений (КУ) — 2 шт.;
  • паровая турбина (ПТ) — 1 шт.;
  • конденсатор ПТ — 1 шт.;
  • турбогенератор (ТГ) для ПТ — 1 шт.;
  • дожимной компрессор топливного газа (при необходимости);
  • система воздуховодов, газоходов и паропроводов;
  • система автоматического управления (АСУ ТП);
  • электрооборудование.
