Парогазовая электростанция мощностью 42 МВт (ПГУ-42)

Парогазовая электростанция мощностью 42 МВт (ПГУ-42)

Моноблочная парогазовая установка ПГУ-42 включает в себя:

  • оборудование газового контура: газотурбинную установку на базе газотурбинного двигателя Т32 (MS5002E) производства Невского завода с редуктором и турбогенератором;
  • оборудование парового контура: котел-утилизатор и паротурбинную установку Т-12-6,0/0,12 производства Невского завода с турбогенератором.

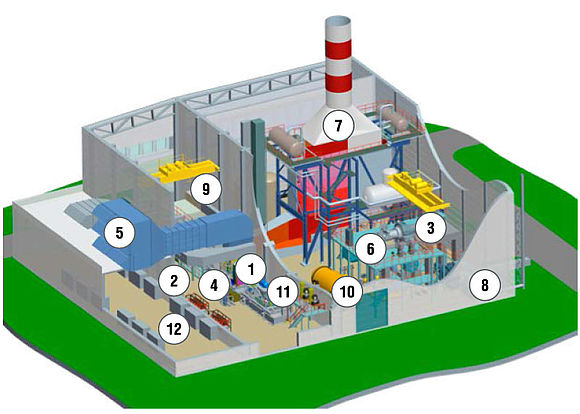

Размещение элементов энергоблока (в едином здании)

  1. Газотурбинный двигатель Т32.
  2. Турбогенератор ГТУ.
  3. Турбогенератор ПТУ.
  4. Редуктор.
  5. Воздухоочистительное устройство.
  6. Паровая турбина.
  7. Паровой котел-утилизатор.
  8. Система воздушного отопления и обогрева (СВО).
  9. АСУ ТП.
  10. Сетевой подогреватель.
  11. Рама вспомогательных устройств.
  12. Электротехническое отделение.

Технические характеристики ПГУ-42 (моноблок)

Наименование параметра Значение
Номинальная электрическая мощность; МВт 42
Мощность ГТУ; МВт 30,4
Мощность ПТУ; МВт 11,5
КПД электрический ГТУ; % 34,5
Расход газа на выхлопе ГТУ; кг/с 102
Температура газа на выхлопе котла; °С 120
Расход топлива (природный газ); кг/с 1,795
Паропроизводительность ПТУ; кг/с 12,6
КПД электрический ПГУ; % 46,7
Необходимое давление топливного газа на входе в ПГУ; кг/см2(изб) 31
Система смазки турбоагрегатов принудительная
Применяемое масло ТП-22С
Назначенный ресурс; ч для ГТ и ПТ = 200 000
Межремонтный ресурс; ч для ГТ = 48 000
Масса основного оборудования; тонн 675
