Газотурбинная электростанция на базе газовой турбины мощностью 32 МВт

Газотурбинная электростанция на базе газовой турбины мощностью 32 МВт

Описание

Газотурбинная энергетическая установка ГТЭ-32 простого цикла на базе газотурбинного двигателя Т-32, который производится Невским заводом по лицензии компании GE Oil&Gas Nuovo Pignone, Италия. Основное оборудование установки максимально унифицировано и комплектуется из модульных блоков.

Состав ГТЭС-32:

  • газовая турбина (ГТ) Т-32 (по лицензии GE);
  • турбогенератор (ТГ) для ГТ;
  • редуктор для передачи мощности к ТГ ГТ;
  • комплексное воздухоочистительное устройство (КВОУ);
  • утилизационный теплообменник (УТО — при необходимости);
  • дожимной компрессор топливного газа (при необходимости);
  • система воздуховодов, газоходов;
  • система автоматического управления (АСУ ТП);
  • электрооборудование.

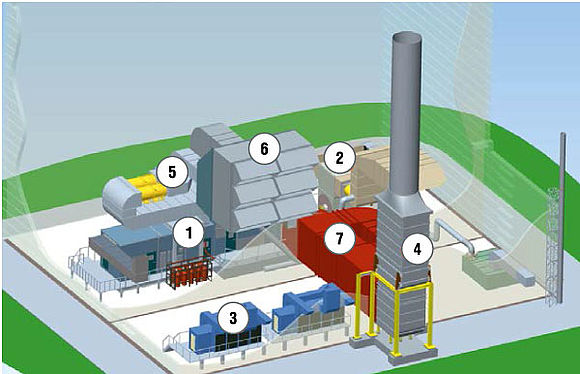

Размещение элементов энергоблока (в едином здании)

  1. ГТУ (газотурбинная установка).
  2. Генератор с системой воздушного охлаждения.
  3. АВОМ (агрегат воздушного охлаждения масла).
  4. Выхлопная труба с шумоглушителем.
  5. Воздуховоды циклового воздуха и системы воздушного охлаждения.
  6. КВОУ (комплексное воздухоочистительное устройство).
  7. УТО (утилизационный теплообменник).

Технические характеристики ГТУ-32 (в простом цикле)

Наименование параметра Значение
Мощность на клеммах генератора; МВт 31
КПД электрический; % 35
Расход уходящих газов; кг/с 102,3
Расход топлива (природный газ), Qph = 50 МДж/кг; кг/с 1,77
Назначенный ресурс; ч 200 000
Масса основного оборудования ГТУ (без генератора и редуктора); тонн 132
Температура уходящих газов; °C 450/600
Эмиссия (при 15 % O2 в сухих продуктах сгорания):
оксидов азота; мг/м3 ≤ 40
оксидов углерода; мг/м3 ≤ 38
